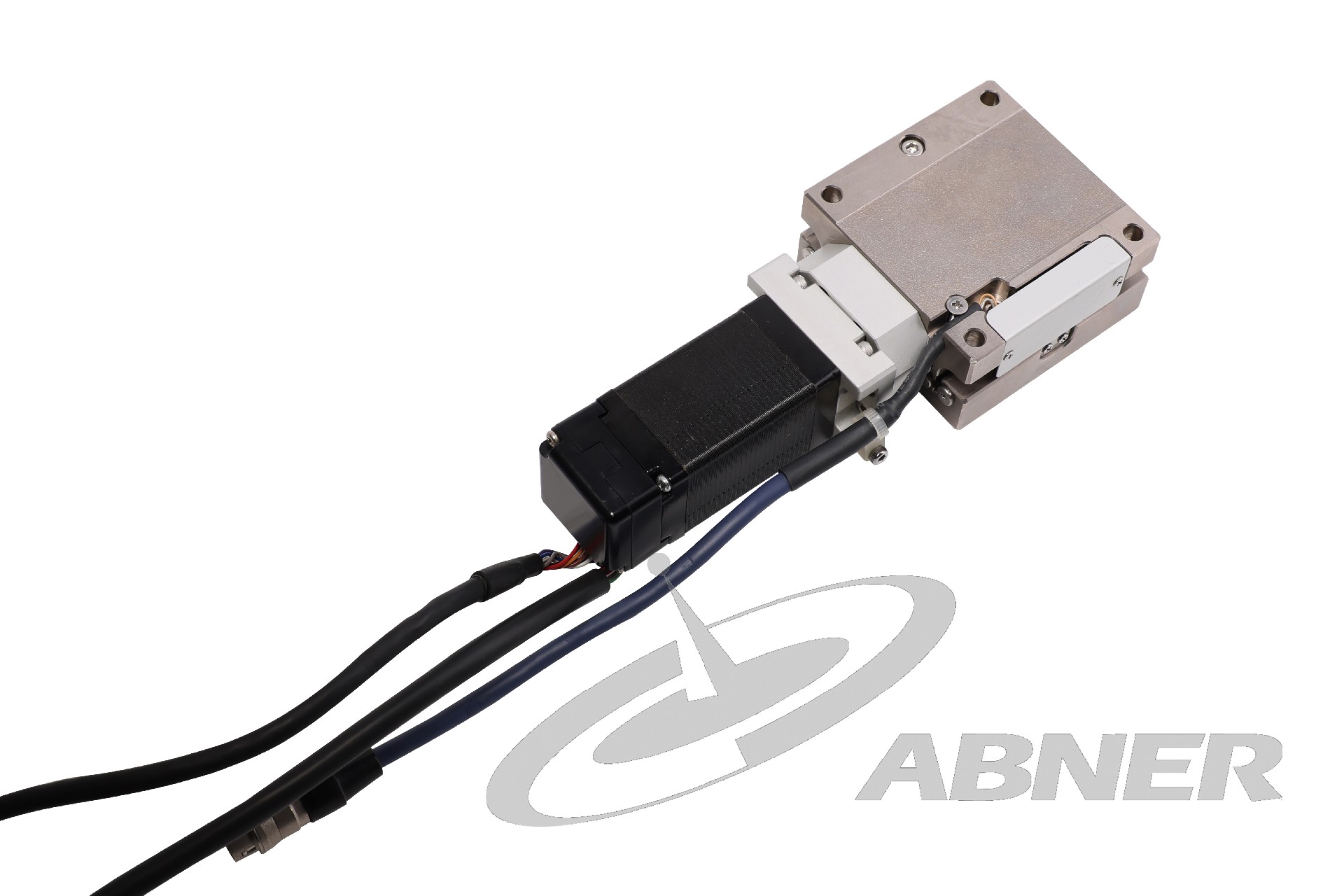

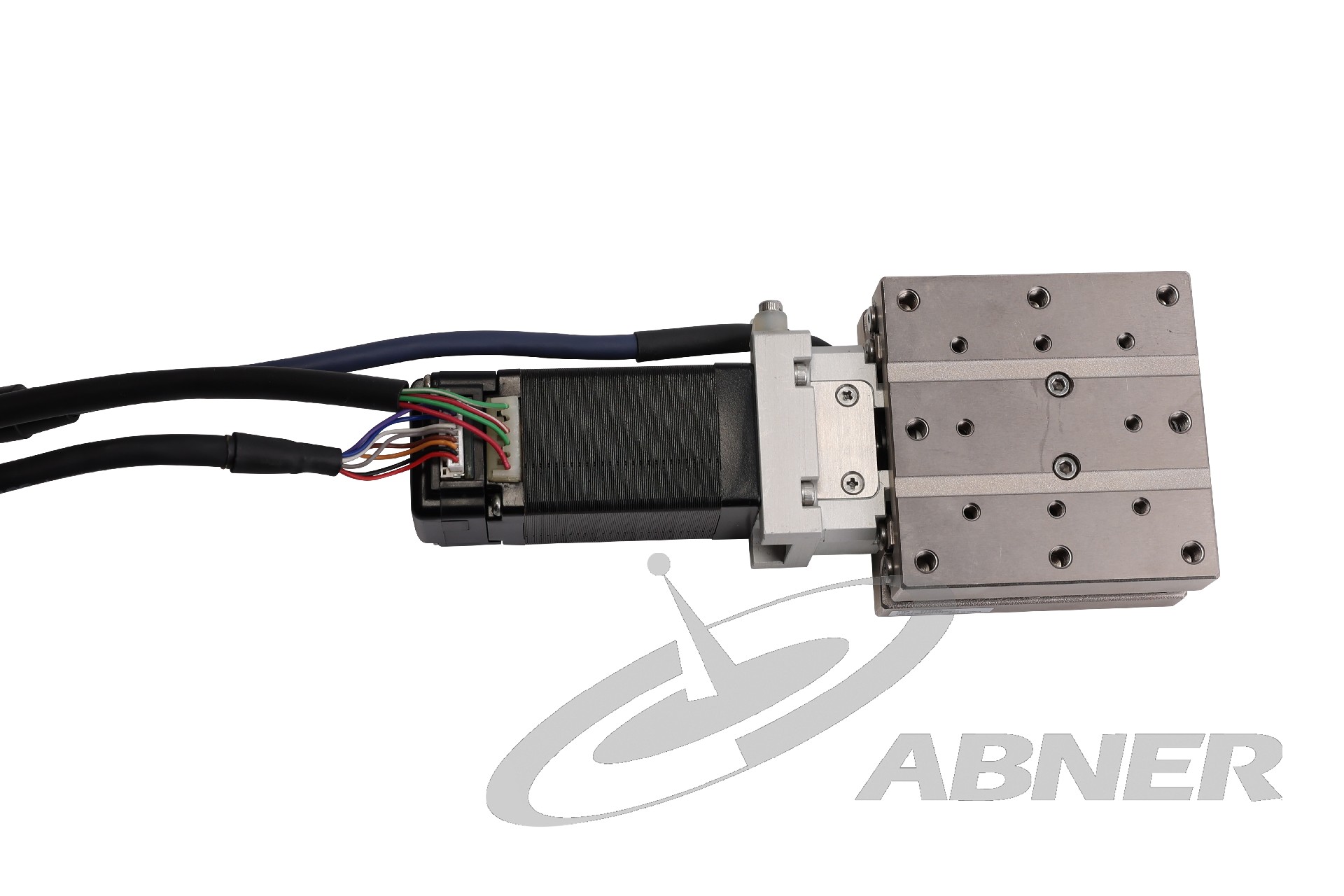

電動平移臺60x60
咨詢更多產品信息，請致電：0517-89080575/13327968688
-
產品信息
簡介兼?zhèn)湫⌒汀け⌒汀じ吣途眯?要素的十字交叉滾柱型自動平臺 -
產品參數/特點
產品名稱
電動平移臺
信息
兼?zhèn)湫⌒汀け⌒汀じ吣途眯?要素的十字交叉滾柱型自動平臺。
最大速度 10mm/sec
主要材料 鋁合金
傳感器型號 微型光電傳感器：GP1S097HCZ(夏普(株))、極限位置傳感器、原點傳感器
類型 反手對稱型
臺面尺寸 60×60mm
傳動副間隙 1μm
俯仰 20″
扭矩剛度 0.5"/N?cm
偏擺 20″
極限位置傳感器 有(常閉)
空行程 1μm
定位精度 6μm
導軌形式 十字交叉滾柱
行程 15mm
近接原點傳感器 無
重復定位精度 1μm
原點傳感器 有(常開)
最小位移量 (參考數據) 0.1μm
自重 0.48kg
運動平行度 10μm
絲杠 滾珠絲杠直徑φ6mm、導程1mm
承載能力 49N（5.0kgf）
表面處理 黑色氧化
分辨率(整步) 2μm/脈沖
分辨率(半步) 1μm/脈沖
平行度 30μm
傳感器 信號的含義 遮光時：輸出晶體管OFF(截止)：極限位置傳感器
遮光時：輸出晶體管ON(導通)：原點傳感器
傳感器 消耗電流 60mA以下(單個傳感器20mA以下)
傳感器 輸出端電氣特性 NPN集電極開路輸出 DC30V以下50mA以下
傳感器 電源電壓 DC5～24V±10％
電機 步距角 0.72°
電機 類型 5相步進電機 0.75A/相(ORIENTAL MOTOR(株))
電機 型號 PKP523HPB-C12（□28mm）
控制器 GSC-01、GSC-02、SHOT-702、GIP-101、SHOT-302GS、SHOT-304GS?HIT-M?HIT-S、PGC-04-U、HSC-103
驅動器SG-5M、SG-5MA?MC-S0514ZU、SG-514MSC、MC-7514PCL
